NX0806AA是世界最小尺寸实现低ESR的晶体谐振器

世界最小尺寸实现低ESR 0.8×0.6 mm尺寸的 QUARTZ CRYSTALS NX0806AA

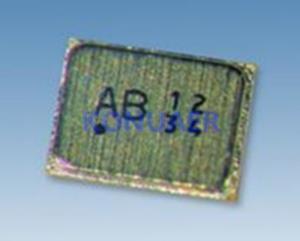

日本电波工业株式会社开发了世界最小尺寸下实现了低ESR的0.8×0.6mm陶瓷封装的晶体谐振器"NX0806AA"(0.8×0.6×0.25mm Max.)。

产品特长
? 世界最小尺寸*1实现小型化和轻薄化（0.8×0.6×0.25 mm Max.）
?低ESR可降低电流消耗（ESR TYP值=21Ω, 实际为76.8 MHz）
?支持基波和高频（48～160MHz）
?高精度晶振（最大±10×10-6）

用途?市场
?无线耳机
?智能手表
?助听器

近年来, 对于无线耳机、智能手表和助听器的小型和轻薄化晶体谐振器的需求不断增加。为了满足这些需求，NDK晶振开始开发世界最小尺寸实现低ESR的0.8×0.6 mm尺寸的晶体谐振器"NX0806AA"。

使用NDK公司培育的高品质原石，通过独特的光刻微细加工技术对水晶片进行高精度加工，实现了世界最小尺寸的小型·轻薄化（0.8×0.6×0.25 mm Max.）贴片晶振。另外，通过将谐振器的尺寸尽可能增大到封装尺寸内，实现了小型化同时保持低ESR，从而抑制了电流消耗（76.8 MHz的ESRTYP值=21Ω）。在这个尺寸上实现如此低的ESR是世界首次，具有小型、轻薄化，高性能等特质。

不仅如此，通过NDK晶振积累的制造技术，他们实现了许多物联网通信标准所需的高精度常温频率允许偏差（±10ppm）。目前，他们认为只有NDK公司能够以高稳定性和高质量提供这种尺寸的晶体元件。

型名	NX0806AA
尺寸大小	0.8×0.6×0.25mm Max.
额定频率	48≦F＜60MHz	60≦F≦160MHz
频率偏差（+25℃±3℃）	±10ppm	±15ppm
频率温度特性（-30～+85℃）	±10ppm	±12ppm
等效串联电阻（ESR）	Max. 60Ω	Max. 50Ω
工作温度范围	-30～+85℃

今后，需要高密度封装和模块化的移动设备的产品开发预计将会增加，晶体元件的小型、轻薄化的要求也会提高。NDK公司今后也将通过石英晶体、有源晶振及晶振应用设备业务，为实现安全、安心、舒适的社会做出贡献。
